[ 85.56㎡ (26평) 지상2층 주택 ]
도면 출처 : https://www.thehousedesigners.com
이번 포스팅은 주택모델은 웹서핑중 발견해낸 <더 하우스 디자이너스 닷컴>이라는 사이트중의 하나의 모델을 설명해보겠다. 여기서 사용되는 이미지는 모두 <더 하우스 디자이너스 닷컴>에서 가져왔음을 알린다. 그리고 또한 여기서 설명하는 내용은 모두 나의 개인적인 의견임을 밝힌다. 이 주택을 설계한 디자이너의 생각하고는 다르다는 의미이다.

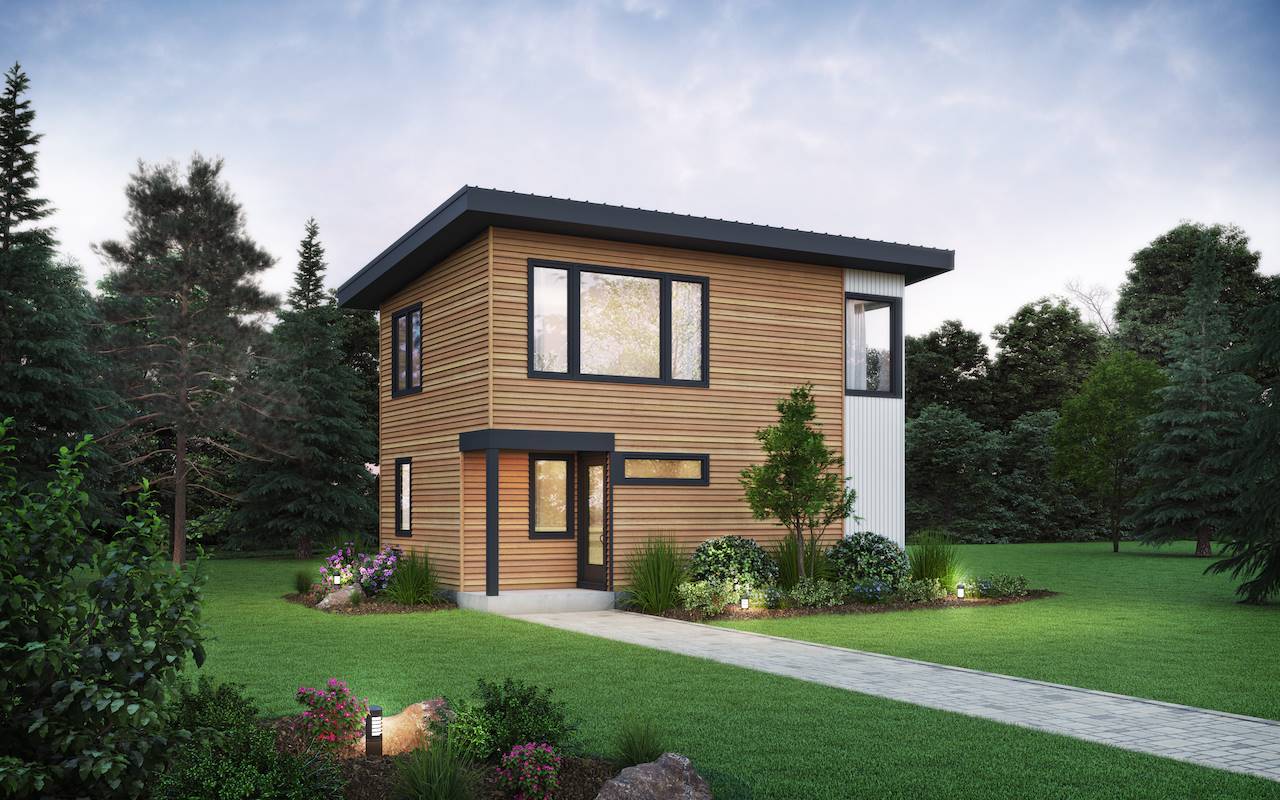

이번 주택의 투시도의 모습을 봐서 느끼는 모습은 목조주택으로서의 매우 진전된 모델로 보인다. 지붕은 한쪽 경사가 지어져 있는 형상이고, 규모는 2개층으로 구성되어있다.
외벽의 마감재료는 우드계열의 사이딩같아 보인다. 부분적으로는 수직루버처럼 마감표현한 모습도 보인다. 이런 재료들이 매우 일반적으로 목조주택에 적용되긴 하지만 내 개인적으로는 목재계열의 재료보다 외벽마감재로 주변의 자연환경과 조화롭게 치장벽돌등으로 표현하여도 괜찮을 것 같다.
지난번들의 주택모델하고는 다르게 이번 주택은 대지가 경사져있지 않고 평탄한 레벨로 가정하고 있다. 그러다보니 약간은 다이나믹한 매스를 표현하지는 못하지만, 부분적으로 2층 부분의 발코니형태를 조성함으로써 공간의 재미를 더했다고 볼 수 있다.
이 주택에서는 앞서 설명한 주택 모델들과 비교해봤을때 벽난로 설치는 하지 않았다. 면적도 2층주택에 비해서는 매우 감소시켰다고 느껴진다. 자세한 주택에 대한 사양은 다음 개략적인 개요에서 설명하겠다.
설계개요
대략적인 설계개요를 한번 살펴보자. 이 웹사이트에서는 좌측의 그림정도의 내용만 표시를 하고 있다. 자세한 사항을 알아보려면 몇번의 클릭을 통해서 영문으로 되어있는 용어들을 관찰하면서 파악을 해야 한다.
먼저 면적을 알아보면 제곱피트로 921으로 되어있어서 이것을 제곱미터로 변환을 해보고자 제곱피트를 10.764로 나누게 되면 85.56m2이 나온다. 이것을 평수로 따지면 26평이다. 2층주택으로 대비해서 매우 컴팩트한 면적이라고 할 수 있다. 위의 투시도를 봤을때의 예상이 맞았다.
침실은 2개로 디자인했다. 평면에서 설명하겠지만 일반적이지 않게 1층에 침실들을 구성하였다. 욕실도 2개이다. 욕실은 한층에 한개씩 구성을 하였다.
제법 작은 규모의 주택이라고 할 수 있지만 그 안에 효율적으로 실들을 배치하였다고 생각한다.
차고는 구성되어있지 않다. 전체적인 가로길이는 33피트로서 약 10m(10.06m)이고, 세로는 18피트로 약 5.5m(5.49m)이다.
이정도 규모의 주택임을 설명하였다. 이제 본격적으로 주택평면에 대해서 개인적 분석을 해보겠다.
1층 평면도
앞서 이야기한 것처럼 1층 평면도의 전체적인 길이는 10m이고, 폭이 5.5m이다. 먼저 투시도에서 보면 주택으로 접근하는 보행로가 형성이 되어있다. 그렇게 해서 전면의 2층 거실및 주방부분의 의해 필로티나 파티오(파티오 성격은 아닌것 같다)처럼 캐노피를 형성하면서 주 현관이 형성이 되어있다.
하지만, 국내에서는 전혀 이질적으로 (마치 다가구주택처럼~) 현관문없이 각 침실로 출입을 하게끔 되어있다. 그리고, 그 우측편에는 2층으로 올라가는 계단이 형성되어 있다. 국내에서 이러한 주택의 평면을 적용하자면 아무래도 전면 출입부분에 바닥데크를 깔고 출입문 설치하고 현관을 통해서 내외부 약간의 절충공간을 형성하였으면 한다.
우리하고는 생활패턴이 다르다보니 이렇게 1층과 2층평면구성도 뒤집혀있는 것은 아닌가 생각이 든다. 하지만, 이러한 부분에서도 생활공간구성의 아이디어를 얻을 수 있다.
매번 설계를 하면서 느꼈지만, 이러한 2층주택을 짓는데 있어 의레 1층에는 거실과 주방, 식당의 공간을 형성하고 2층에 올라가서야 침실을 설계해서 안정감을 주고자 한 것이 사실이었다.
하지만 반대로 생각을 해보면, 그런 층의 실구성을 뒤집는 것도 새로운 공간을 경험할 수 있을 것 같다. 1층에 침실을 두고, 2층에서는 거실및 식당을 구성하여서 가족들의 모일 수 있는 공간이나 혼자 있더라도 2층에서 주변의 자연환경을 조망할 수 있는 것도 괜찮다고 본다.
그런데 이 주택의 평면에서는 각 침실로 개별적으로 출입해서 가운데 있는 욕실을 공동으로 사용하고 있음을 알 수 있다. 이것은 왜 이렇게 설계를 하였을까? 아마도 공간의 제한, 설계를 시작전 규모가 정해져있는 상태에서 그 제한된 면적을 최대한 활용하고자 생각된 것이라고 추정해본다. 가족들끼리의 생활중에서는 어느정도 이해를 할 수 있지만, 게스트를 하루라도 지내게 할 경우에는 조금 곤란할 수도 있는 욕실의 공간배치라고 본다. 물론, 가족들끼리도 프라이버시 면에서는 좋은 생각이지는 않다. 각각의 욕실을 설치를 하던가, 아니면 한쪽으로 욕실을 빼내어서 복도등을 통해 욕실을 사용하게끔 하였으면 더욱 좋은 평면이었지 않나 싶다.
또 한가지 각 침실의 채광등에 있어서 나름 신경을 썼다고 보아진다. 평면상으로 남측에 면해진 침실 1은 2층부분의해 약간 안으로 들어가는 바람에 남측채광의 직접적인 일사광을 받지는 않게 되어있다. 그리고, 동측면에 창호를 설치한 침실2도 상부의 데크를 설치하여서 동측에서의 일사광을 조절하고자 하였다. 다만, 일반적인 사무용건물이 아니고 층고도 높지 않은데 이렇게 상부를 덮는 것은 아닌가 싶다. 물론 그 돌출되어 있는 상부의 길이가 그렇게 길지 않으니 괜찮겠지만 나의 개인적인 의견은 채광부분을 그런 면에서 좀 더 생각을 해보면 어떨까 생각해본다.
2층 평면도
2층으로 올라오게 되면 좌측으로 향하면 거실 및 주방 식당부분이 나온다. 그 공간이 주된 공간이고 부속적으로는 욕실을 설치되어있다. 거실과 주방 등의 공간 크기는 5.5m x 5.1m 정도된다. 전체면적 대비로는 괜찮은 사이즈의 공간을 형성하고 있다.
앞서 이야기한 것처럼 이러한 2층의 실 구성이 일반적으로는 1층으로 되어있고 앞서 본 1층의 침실들이 되어있는 모습이 2층으로 평면구성되는 것인데 매우 독특한 구성으로 되어있음은 분명하다.
나도 처음에 이 주택의 각 층평면도를 보고 1층을 2층으로 오해할 뻔했다. 어찌되었든 이러한 평면으로 주택도면을 디자인하것도 이 주택설계를 한 디자이너의 생각이 깃든 것이기 때문에 옳고 그름을 따질 수는 없다. 우리들은 이러한 도면들을 볼때 왜 이렇게 디자인을 했을까하는 성찰과 어떻게 활용하면 이러한 주택들이 우리들 각 자신들에게 적합한 주택도면으로 적용될 수 있을까 하는 아이디어를 고안해내는 것에 목적을 두어야 한다.
끝으로 전면투시도에 이어 후면투시도의 모습도 감상하면서 이번 블로그의 글을 마무리하기로 한다.
전체적으로 모던하면서 스마트한 2층 목조주택 설계도면 리뷰를 마치겠다~
