[ 도어 팬 테스트 - 방호구역의 기밀성 시험 ]
1. 개요
1)Door Fan Test : 밀폐된 방호구역 출입문에 Fan 설치후 가압, 감압 실시, 간접으로 개구부 크기를 알아내는 방법
2)개구부 크기 알아야 할 이유 : 화재진화 후 재 발화 방지 위한 설계농도 유지시간과 연관되어 있기 때문
3)설계농도 유지시간 시험중 가장 확실한 방법은 직접적 전량 방출 시험이지만 환경문제, 고비용, 시험절차 어려움 존재
4)따라서 가스계 소화설비 성능확인 위해 직접적 방출 시험보다 간접적인 Door Fan Test 실시해 소화성능을 확인
2. 시험원리
1)가스계소화설비 작동 방호대상물이 설치된 실내로 소화약제 방출 시 순간적 압력 상승, 실내공기와 혼합
2)공기보다 소화약제 비중이 가볍거나, 기류 있는 공간에서 소화약제 사용하는 Mixing Mode 경우 시간 흐름 따라 혼합가스 농도는 전체적으로 감소
3)공기보다 소화약제 비중이 무거워 소화약제가 하단부 누설부위 통해 유출 되는 Descend Interface 경우 혼합 가스 농도는 상부로부터 점차 감소

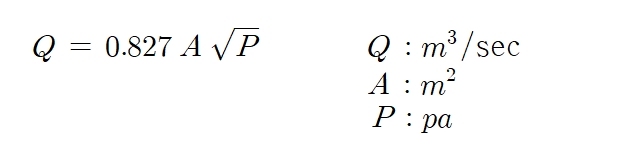

4)따라서 도어팬 시험기 이용해, 상기 조건 조성 후 이때 누설양 측정, 컴퓨터 프로그램으로 누출면적 산출하고 최종적 약제의 소화 농도 유지시간 측정
3. 시험절차
1) 자료준비 및 검토
(1) 건축설계도면 : 방화대상물 체적, 높이, 출입구 크기, 유효체적
(2) HVAC 설계구조 : 공기순환방법, 인터록시스템
(3) 소화설비 설계기준 : 소화농도, 유지시간, 작동방법
2) 기초자료 측정
(1) 온도, 압력
(2) 풍향, 풍속 측정
3) Door Fan 설치
(1) 방호구역 출입구에 도어팬 설치
(2) 대형 누출부위 밀폐
4) 가압/감압 시험
(1) 실내외 정압차 측정
(2) 가압, 감압범위 설정
(3) 도어팬 가동
(4) 가압, 감압 및 유량 측정
(5) 실내외 공기온도 측정
5) 정밀도 검증
(1) 시험결과 검증시험
(2) 누출등가면적 30% 범위내 도어팬 패널 개방후 시험
(3) 등가면적 ±10%이내 : 정밀도 적정
6) 평가 ( 시험결과 분석)
(1) 시험자료를 보전성 프로그램에 입력
(2) 누출량 및 누출등가면적 산출
(3) 소화농도 유지시간 산출
7) 보고서 작성
(1) 누출부위 확인 및 기밀보완 사항
(2) 기밀보완 후 시험 및 효과분석
(3) 소화설비의 적합성 검토 및 개선방안 제시
4. 기대 효과
1) 신뢰성 확보
첨단 시험장비 성능시험 통해 기존 소화설비 신뢰성 확보
2) 경제성 확보
소화약제가 외부 누출가능 부위 확인 차단해 방호구역 밀폐도 향상시켜 소화능력 효율성 증대
