소방 기술사 합격대비 : 축전지 설비에 대해 소방기술사시험에 나오는 핵심 내용 정리~!

이번 포스팅에서는 본인의 주된 목적인 소방기술사 합격을 위한 공부를 위해서 이 블로그를 운영하는 것이었기에 초심으로 돌아가서 많은 소방기술사 공부하시는 분들과 함께 소방기술사에 잘 출제될 만한 내용들 위주로 정리해보고자 하는 마음에서 글을 적는다.
이번 시간에는 그 중에서  축전지설비에 대해서 정리해보았다.  함께 공부하시는 분들에게 조금이라도 도움이 되었으면 하는 개인적인 바람이다.



축전지 설비



소방기술사][서브노트][키워드북][핵심요약정리]하루에 일독전략! 초단기 소방기술사합격의 길! 소방기술사 핵심요약서브노트 – 필요하신 분들 클릭!!

*** 완전 생초보가 소방공부 2년만에 소방기술사 29점에서 57점까지 끌어올린 방법을 만나보세요 ***

소방기술사 학원 다니는 시간 아까워서 이렇게 했더니 2년만에 점수가 29점에서 57점까지 올라가더라구요~!



[ 축전지 설비 ]



1. 개요

① 상용전원 정전시 사용 비상전원엔 비상전원 수전설비, 자가 발전 설비, 축전기 설비

② 축전지 설비 : 자가 발전 설비 비해 용량 작다는 단점, 즉시 전원 공급 가능 재사용가능 장점

③ 소용량 전원 사용하는 자동화재 탐지설비, 무선통신 보조설비, 유도등 설비에 축전지 설비 비상전원으로 사용

④ 축전지 설비는 자가발전 설비가 가동되어 정격전압 확보 때까지 중간 전원으로 사용되는 경우도 많다.



2. 축전지의 종류

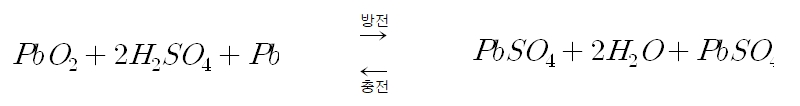

1) 납 축전지

① 보통 4A 이상엔 납축전지 사용, 공칭전압이 알칼리 축전지 비해 커서 경제적

② 소방에선 엔진 초기 기동 전력으로 주로 사용, 알칼리 축전지 비해 수명짧고 충전시간 길다.



2) 알칼리 축전지

① 소방에선 유도등 같이 전기 적게 소모하는 곳에 주로 사용, 납축전지 설비 비해 수명 길고 충전시간 짧다.

3) 납 축전지와 알칼리 축전지의 비교

구 분	납 축전지	알칼리 축전지
수 명 Life	짧다 (5～15년)	길다 (12～20년)
공칭용량 Capacity	10 [Ah]	5 [Ah]
특 징 Distinction	부식성 가스가 발생 저온에 약하다.	부식성 가스가 발생 안함 저온에 강하다.
충전시간 Time	길다	짧다
공칭전압 Volt	2.0 [V]	1.2 [V]



3. 충전 방식 -> 보급부 세균

1) 보통충전

① 필요 때마다 표준 시간율로 소정의 충전 하는 방법

2) 급속충전

① 비교적 단시간에 보통 충전전류 2～3배 전류로 충전 방식

3) 부동충전 방식

① 축전지, 부하를 충전기에 병렬 접속, 충전과 방전 동시에 행하며 축전지 자기방전을 보충

② 동시에 상용부하 전력공급은 충전기 부담, 충전기 부담 곤란한 일시적 대 전류 부하는 축전지가 부담하게 하는 충전방식

4) 세류충전(트리클 충전) 방식

① 항시 자기 방전량만 충전하는 방식

5) 균등충전 방식

① 각 축전지 전압을 균등 위해 1~2개월마다 1회에 10～12시간 과충전 방식



4. 축전지 용량 산출 방법

1) 축전지 부하 결정

① 순시 부하 : 소방 설비용 부하, 차단기 조작전원 등

② 상시 부하 : 감시 제어반 표시등, 유도등

③ 최대 부하 예상화재 선정, 축전지 부하 결정



2) 방전전류 산출

① 방전 전류 A = 부하용량 VA / 정격전압 V

3) 방전시간 결정

① NFSC 비상전원 규정 참고해 결정

4) 부하 특성 곡선 작성

5) 축전지 종류와 셀 수 결정

① 수명, 용량, 특징 고려해 축전지 종류 결정

② 축전지 cell 수 부하 정격전압V / 공칭전압 V/cell

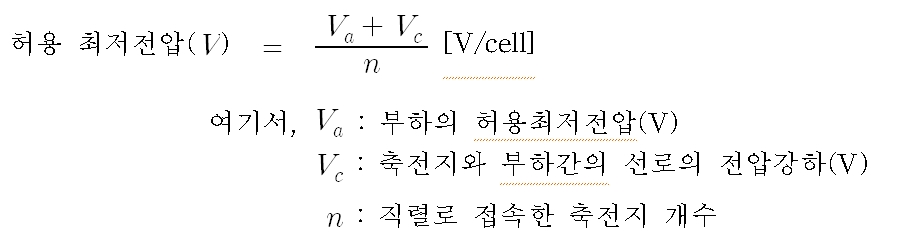

6) 허용최저전압 결정

7) 용량 환산 시간 결정

8) 축전지 용량 계산
